Storage Cartハンドルの取り付け方

取付方法

•

  1

  ハンドルは左右どちら側にも取り付け可能です。ハンドル取り付け様の穴にはホールキャップが取り付けてあります。

•

  2

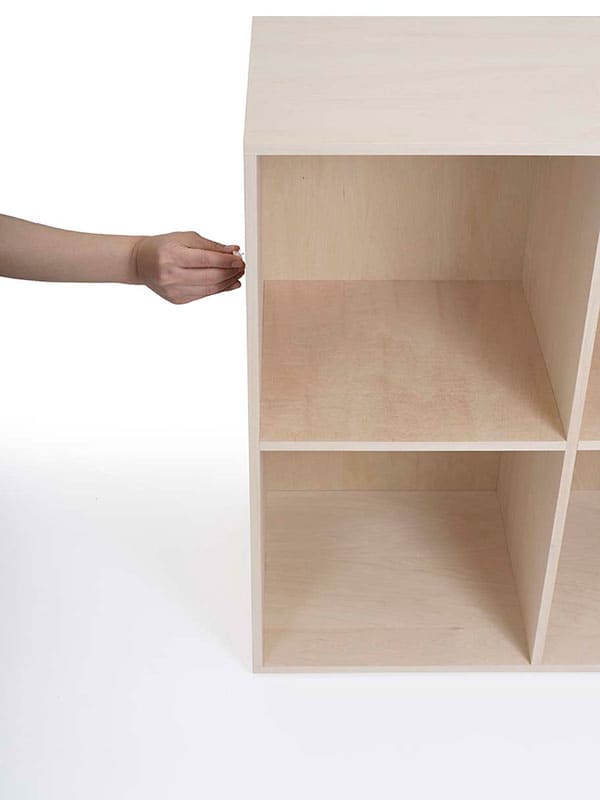

  ハンドルを取り付けたい側のホールキャップを取り外します。

•

  3

  ホールキャップを取り外した様子です。

•

  4

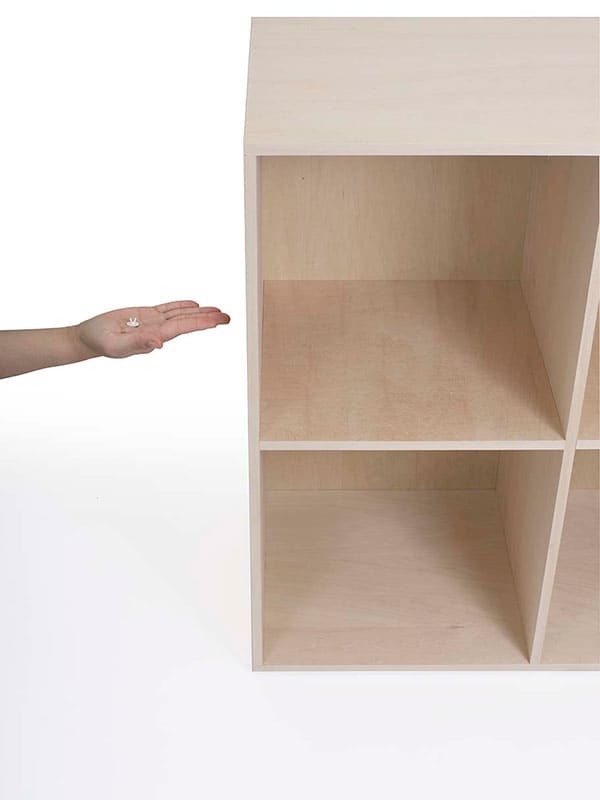

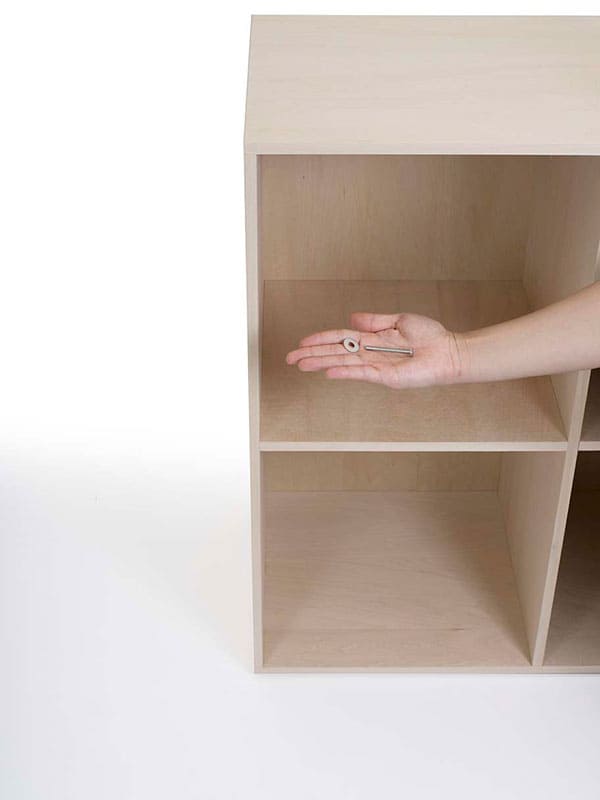

  ボルトとワッシャーを用意します。

•

  5

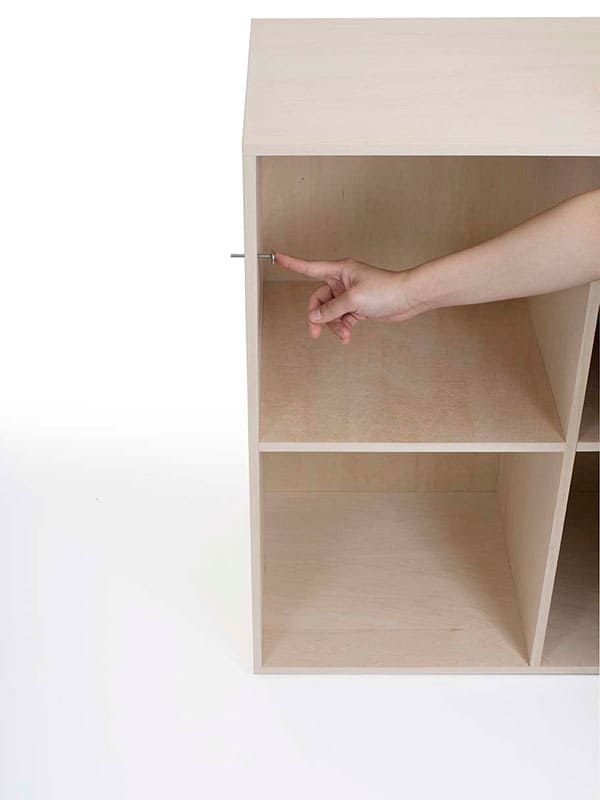

  ボルトにワッシャーを通して、ハンドル取り付け用の穴に棚内部から差し込みます。

•

  6

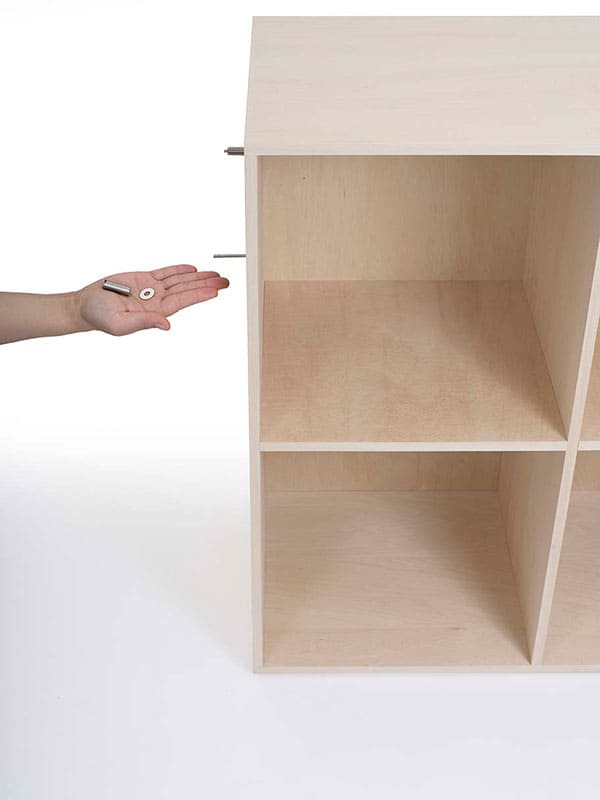

  ハンドルの突き出し用部材およびワッシャーを用意します。

•

  7

  STEP4で差し込んだボルトに、外側からワッシャーおよび持ち出し部材を順に差し込みます。

•

  8

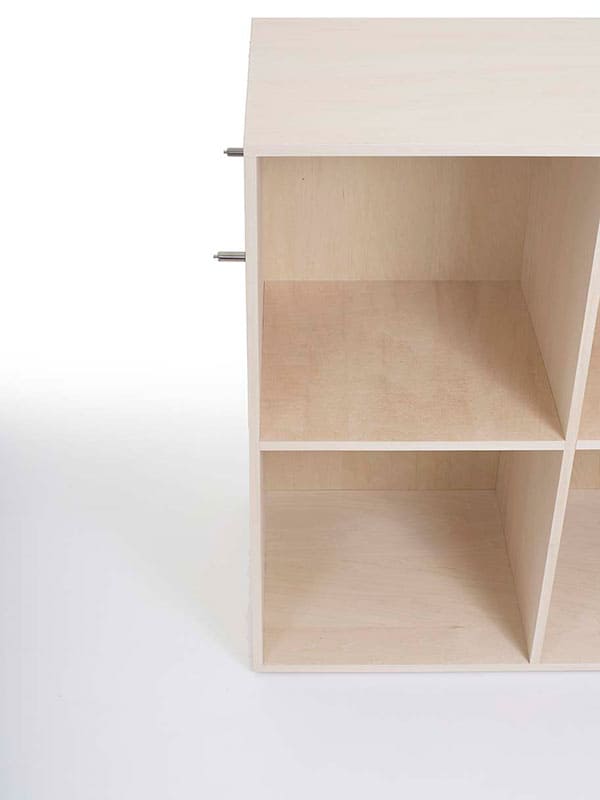

  両側に持ち出し部材を取り付けた様子です。

•

  9

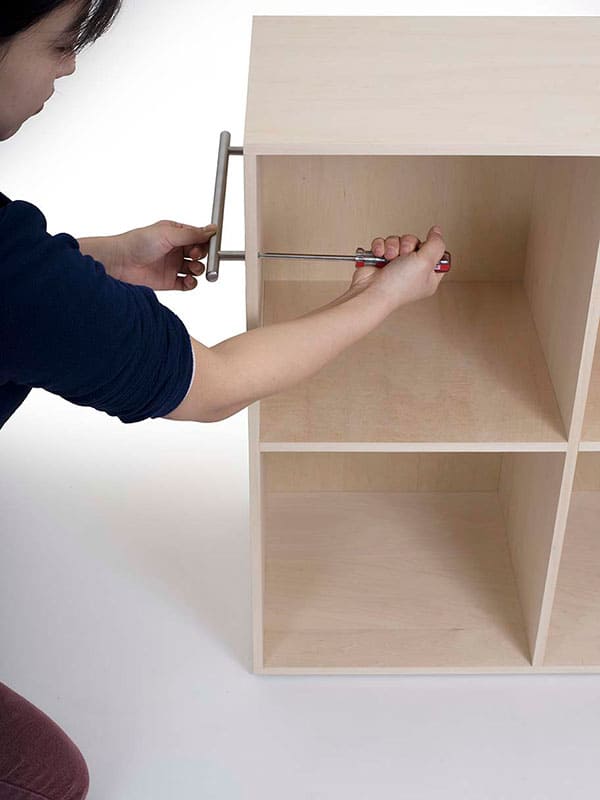

  握り部材を取り付け、棚内部からボルトを締めます。

•

  10

  両方のボルトを締めて、ハンドルを取り付けは完了です。

•

  11

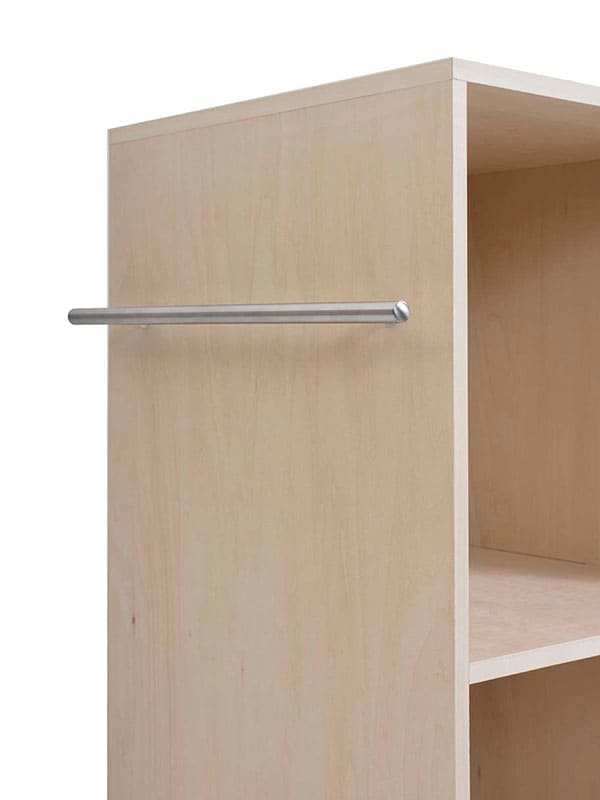

  ハンドルを取り付けた様子です。
